Rok výroby: 1953 - 1954



Výrobce: Tesla n. p. Praha Hloubětín a Tesla Bratislava n. p.



Elektronky: 1H33, 1F33, 1F33, 1F33, 1AF33, 3L31



Popis: Sedmiokruhový superhet se dvěma mf stupni, napájený z vestavěných baterií.



Vlnové rozsahy:  KV: 19,4 - 50,4 m

                               SV: 187 - 572 m

                               DV: 1000 - 2000 m



Dřevěná skříňka 363 x 228 x 175 mm potažená koženkou (tmavě červená nebo béžová), bakelitová čelní maska s bílými linkami a odlitým znakem TESLA, celuloidová stupnice v metrech se jmény vysílačů pod celuloidovým krytem, kožené držadlo.



Dynamický reproduktor průměru 170 mm, výstupní výkon 0,18 W, vestavěná rámová anténa, přepínač pro úsporný provoz. Napájení z batérií - anodové 90 V a žhavící 1,4 V.



Přijímač se prodával za cenu  885,- Kčs.






1.
1.

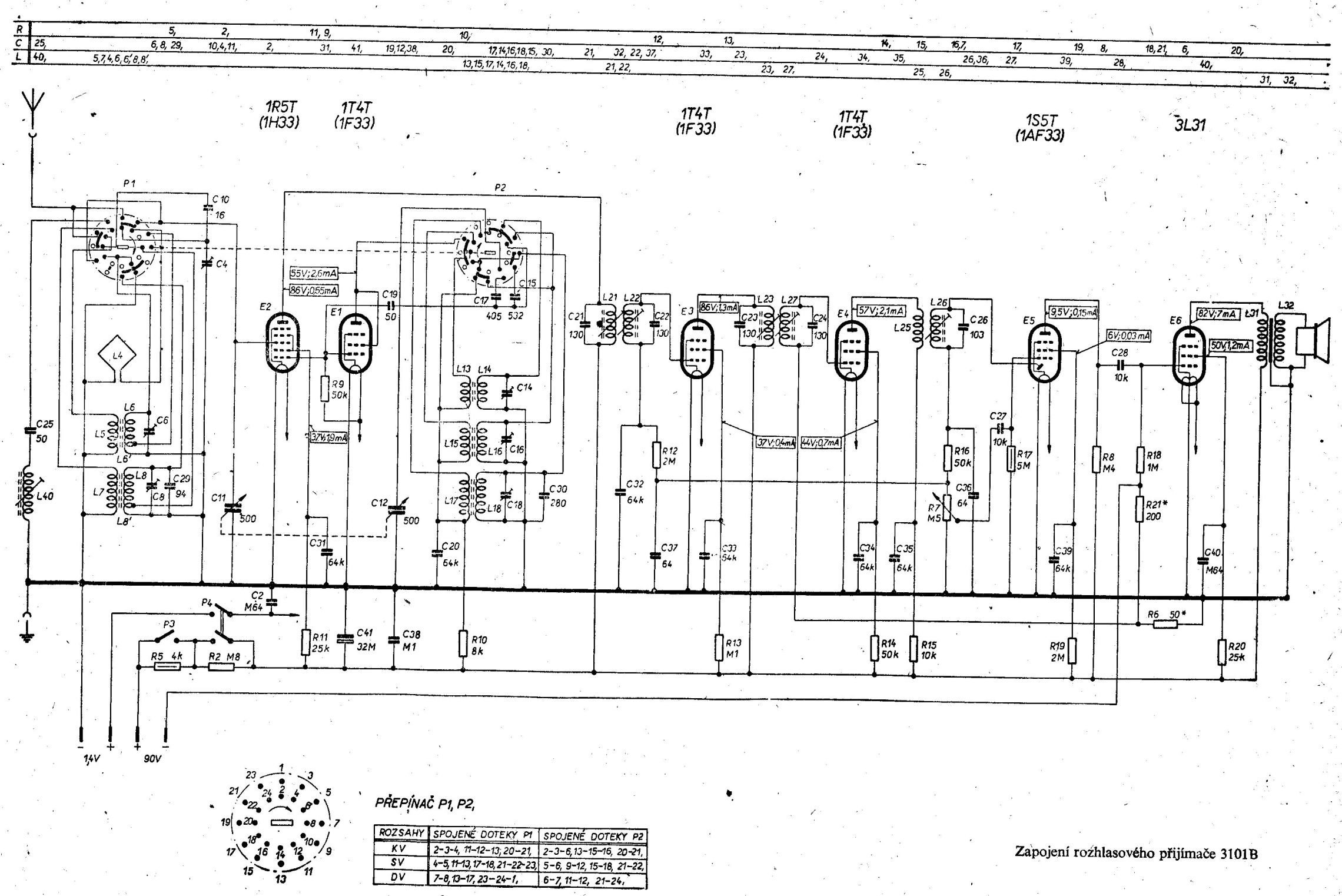

schéma
schéma

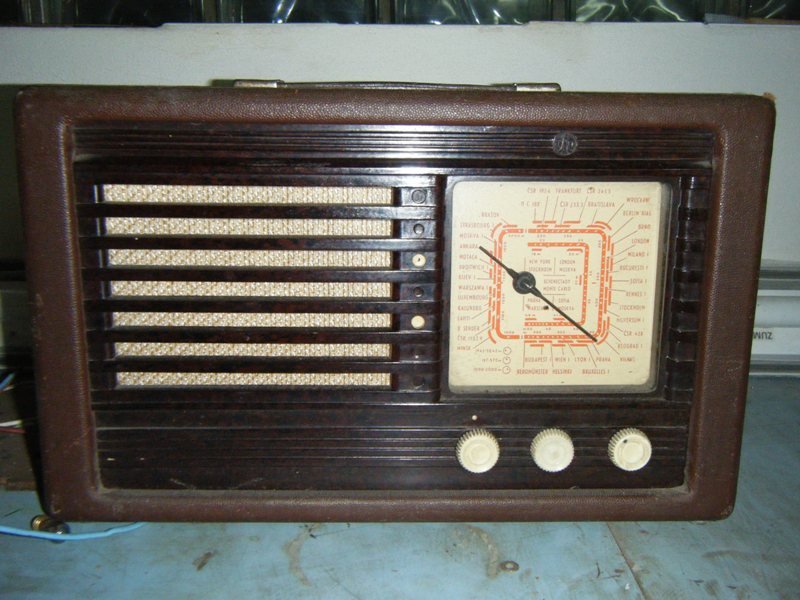

Nálezový stav
Nálezový stav

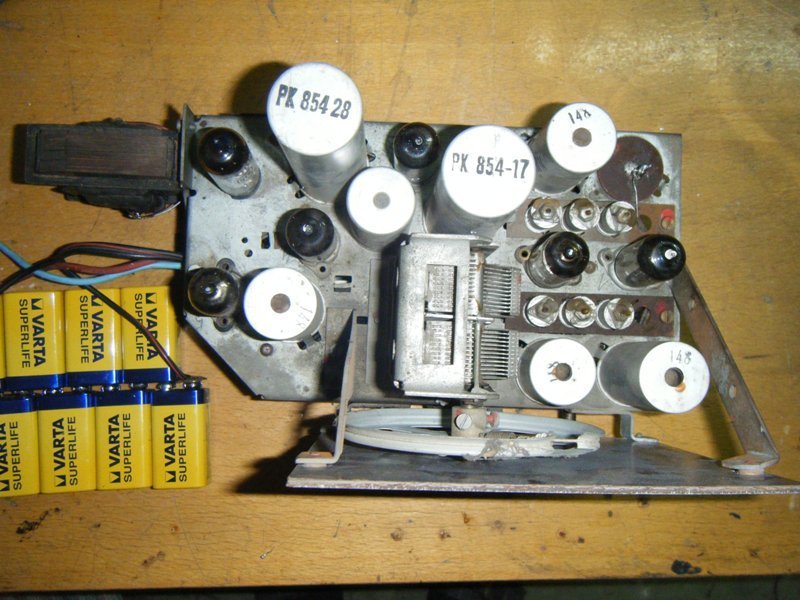

Snímek 200.jpg

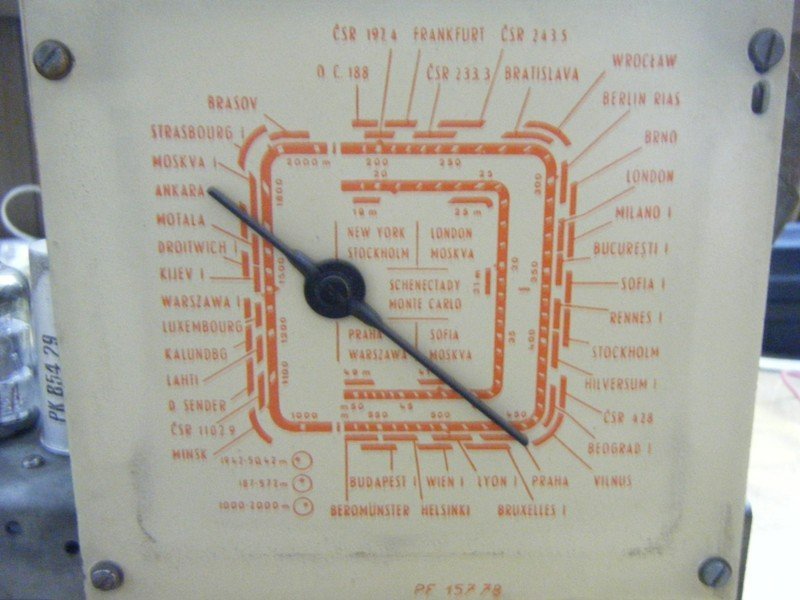

Snímek 201.jpg

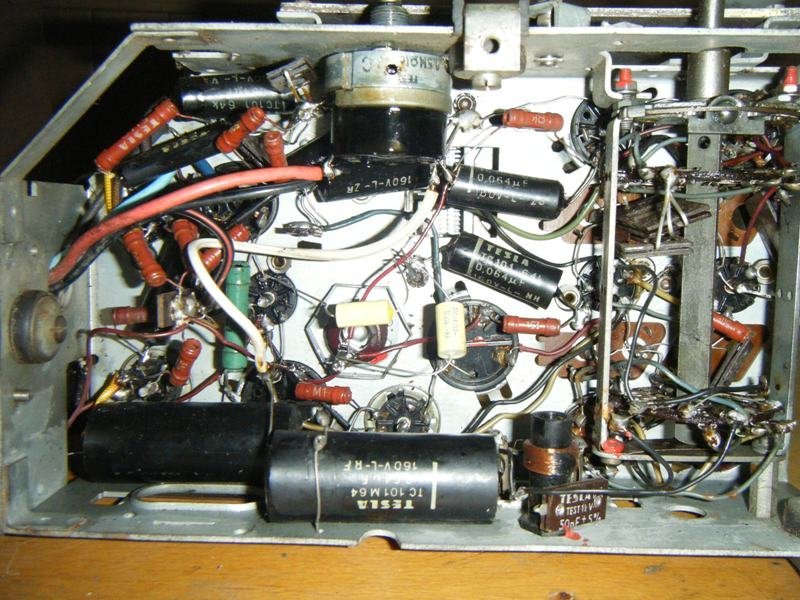

Vyměněny 3x svitkové kondenzátory,zatuhlý potenciometr
Vyměněny 3x svitkové kondenzátory,zatuhlý potenciometr

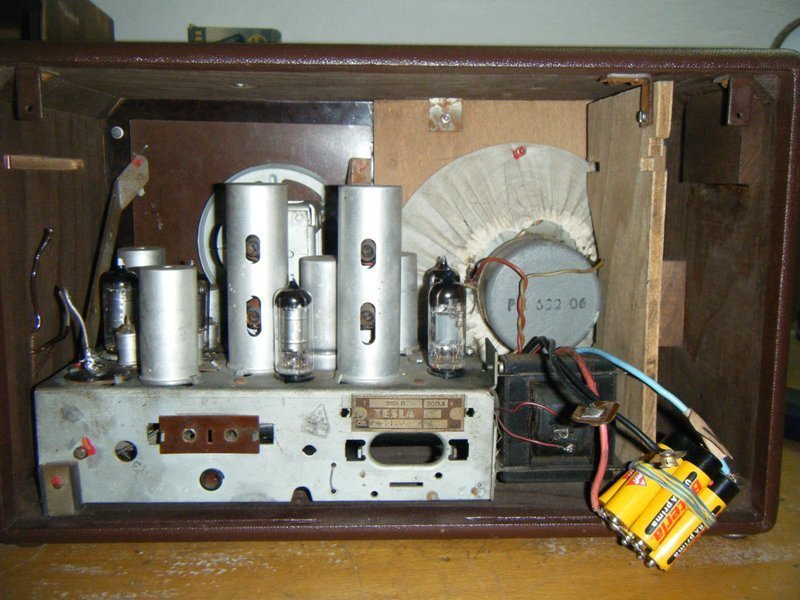

Snímek 204.jpg

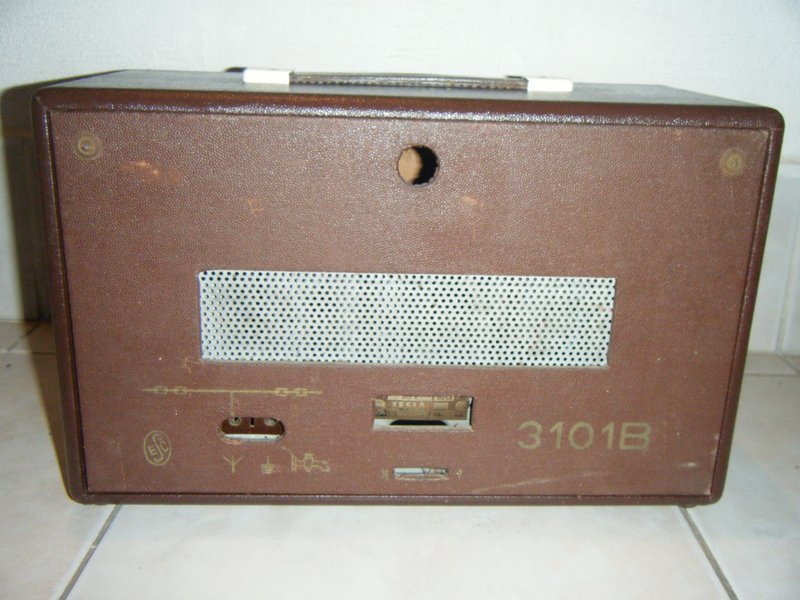

Snímek 210.jpg
Schéma 3101B  581.48kB
