Sbírka starých elektronkových radiopřijímačů

Rok výroby: 1949 - 1950



Výrobce: Tesla Kolín n. p.



Elektronky: UCH21, UCH21, UBL21, UY11



Popis: Pětiokruhový superhet napájený ze střídavé i stejnosměrné sítě.



Vlnové rozsahy: KV: 13,7 - 51 m

                           SV: 188 - 588 m

                           DV: 690 - 2000 m

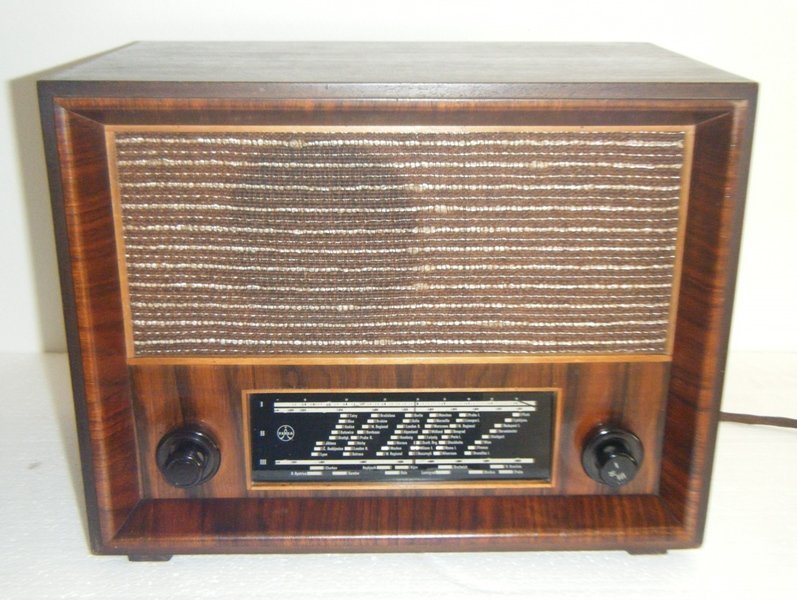

Dřevěná skříňka 368 x 290 x 234 mm, skleněná stupnice v metrech se jmény vysílačů.



Dynamický reproduktor s trvalým magnetem průměru 110 mm německé výroby zn. Hegra, třístupňový volič zabarvení zvuku, výstupní výkon max. 2 W. Univerzální napájení ze sítě 110, 125 a 220 V, příkon max. 64 W.



Přístroj byl vyvinut v roce 1941 německou firmou Siemens (model 20 GW) a vyráběn u nás za války. Později byli zbylé skladové zásoby součástek využity pro výrobu pod značkou Tesla.



Rádio je funkční,nefunkční síťový vypínač

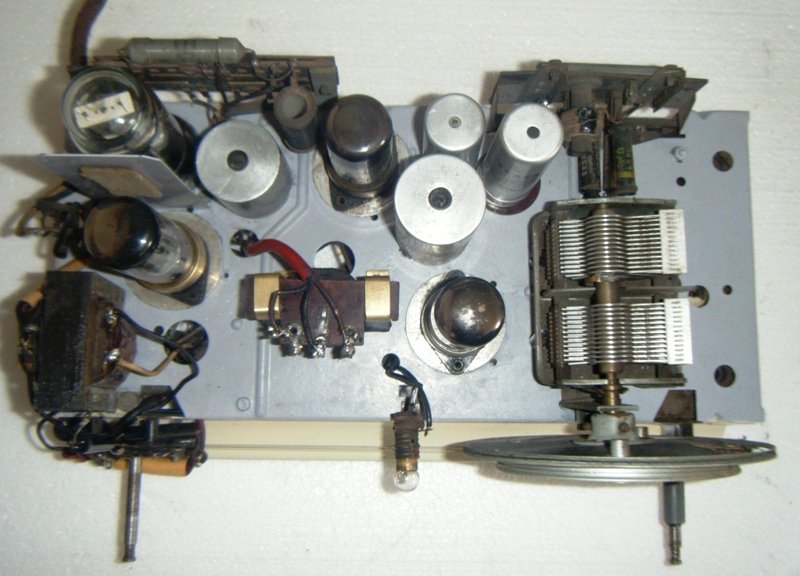

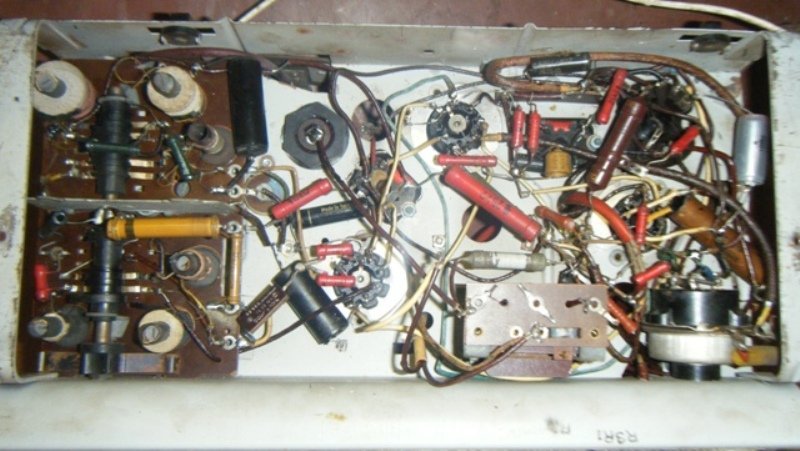

<span><span><span>Původní otvory pro patice U-11 byly upraveny pomocí medzikruží pro použití               typů z řady U-21</span></span></span>
Původní otvory pro patice U-11 byly upraveny pomocí medzikruží pro použití typů z řady U-21

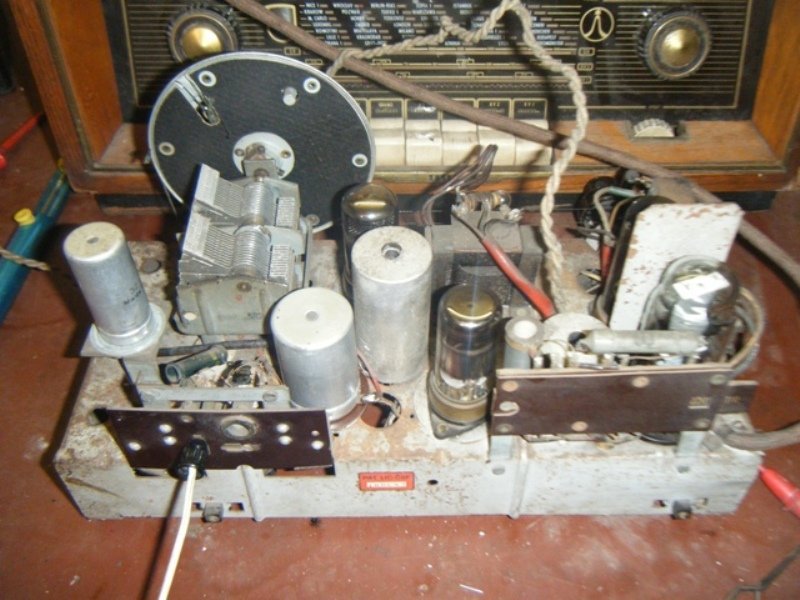

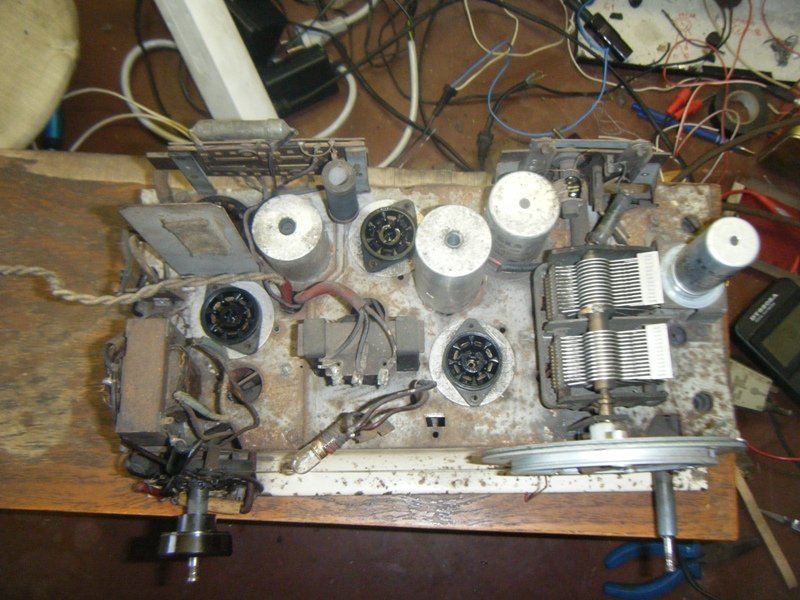

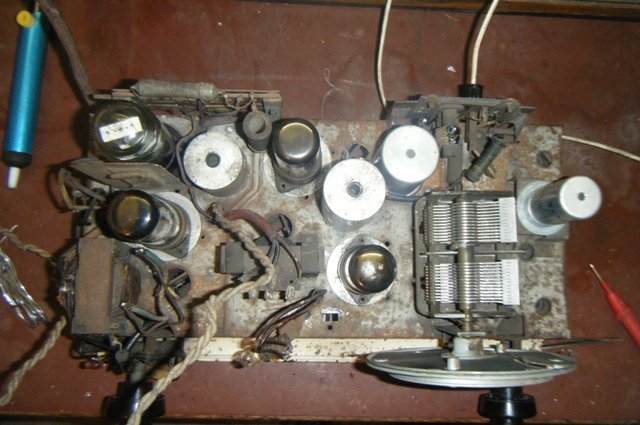

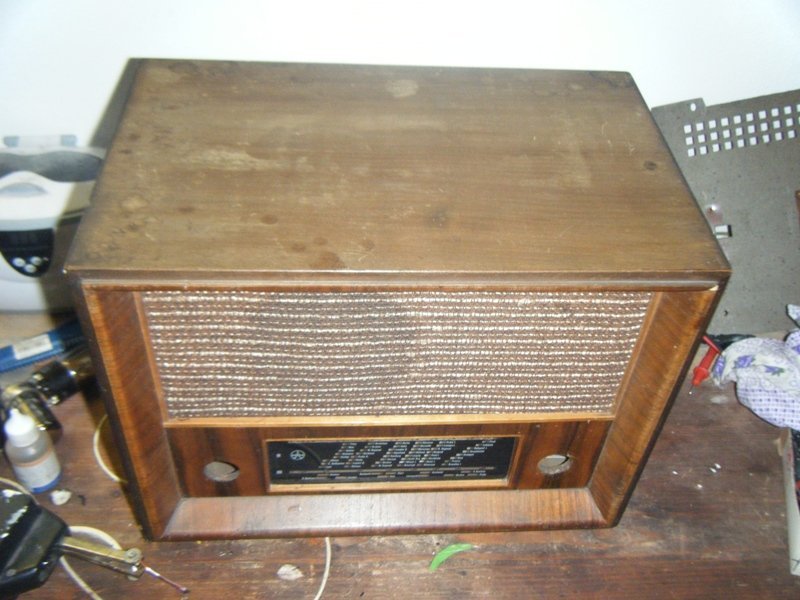

nálezový stav
nálezový stav

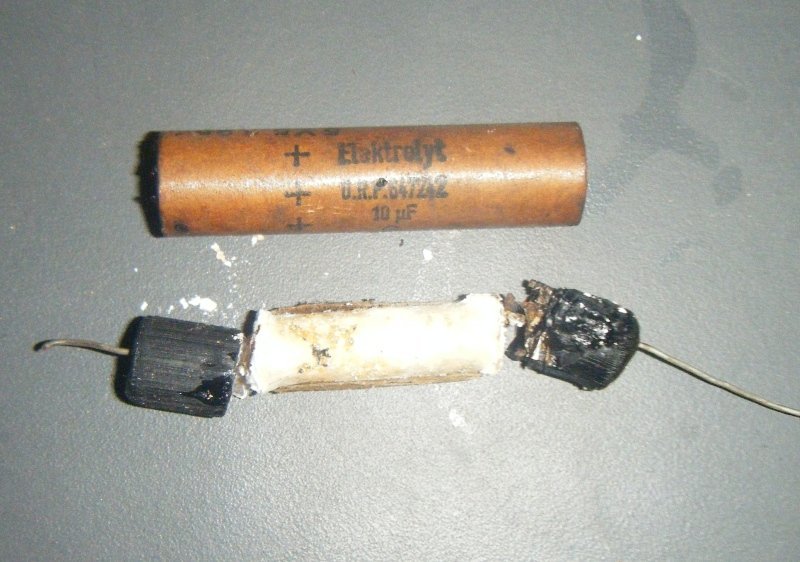

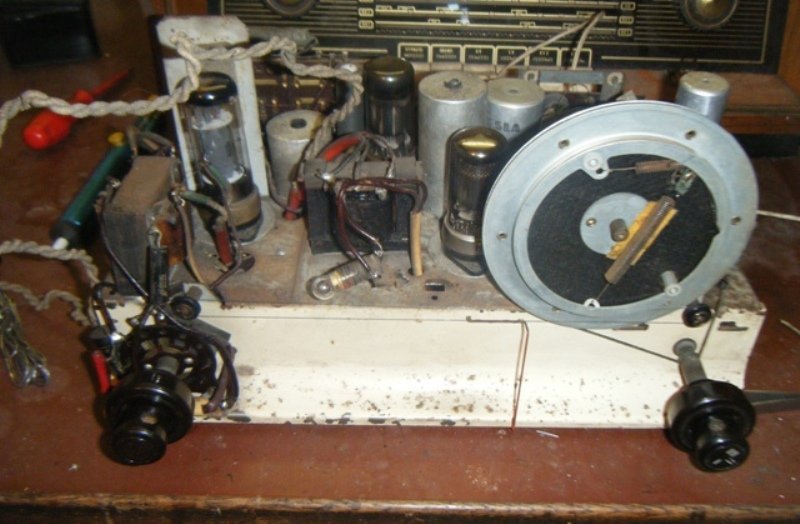

Vyschlý elektrolyt
Vyschlý elektrolyt

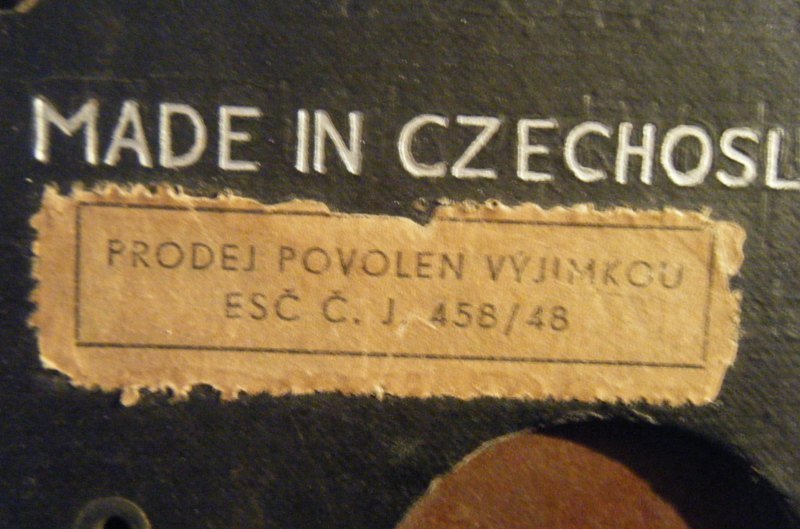

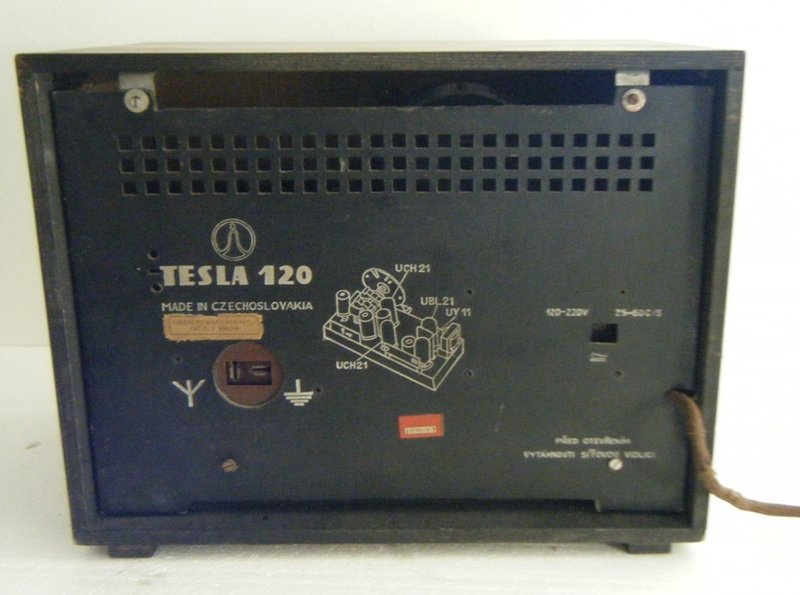

Přijímač dostal výjimku z předpisů ESČ
Přijímač dostal výjimku z předpisů ESČ

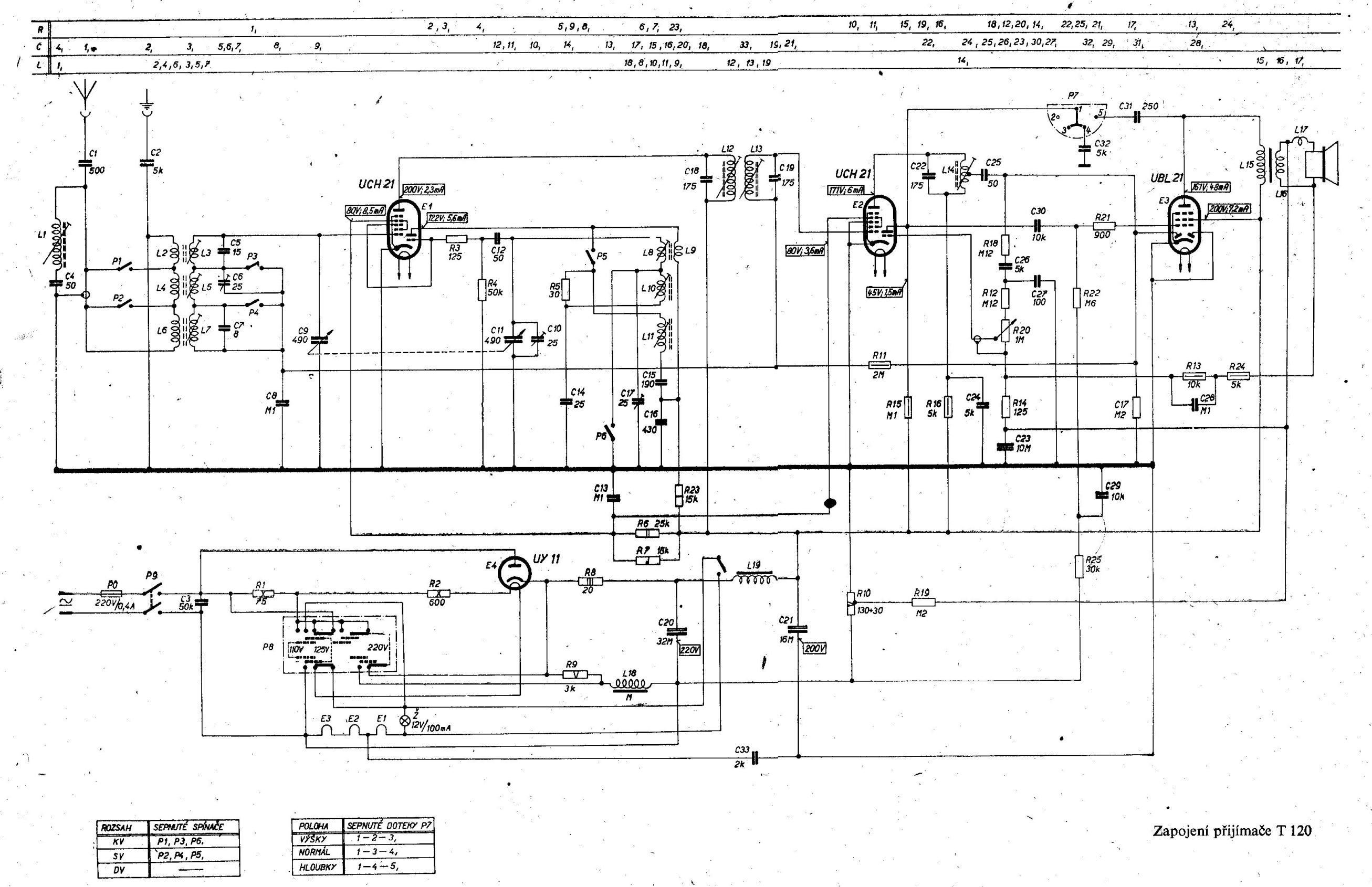

schéma
schéma
Schéma T120  554.76kB
