Rok výroby: 1951 - 1952



Výrobce: Tesla n. p. Praha - Hloubětín



Elektronky: UCH21, UCH21, UBL 21, EM11, UY1N



Popis: Šestiokruhový superhet napájený ze střídavé i stejnosměrné sítě.



Vlnové rozsahy:     KV1: 13,8 - 20 m

                                 KV2: 20 - 40,5 m

                                 KV3: 40,5 - 131 m

                                 SV: 187 - 571 m



Dřevěná skříňka 410 x 302 x 172 mm s černým lakovaným rámečkem stupnice, 14 zvislých dřevěných lišt přes brokát, skleněná stupnice beze jmen vysílačů, pouze s cejchovaním v metrech i v kHz a MHz.



Dynamický reproduktor průměru 170 mm, galvanicky oddělený vstup pro gramofon (pouze část série) a pro další reproduktor, magické oko, dvoustupňová tónová clona. Výstupní výkon max. 2 W, napájení ze sítě 120, 150, 220 a 240 V, příkon max. 52 W.



Exportní verze přijímače 407U s tropickým krátkovlnným rozsahem místo dlouhých vln a odlišnou stupnicí.


Rádio je funkční

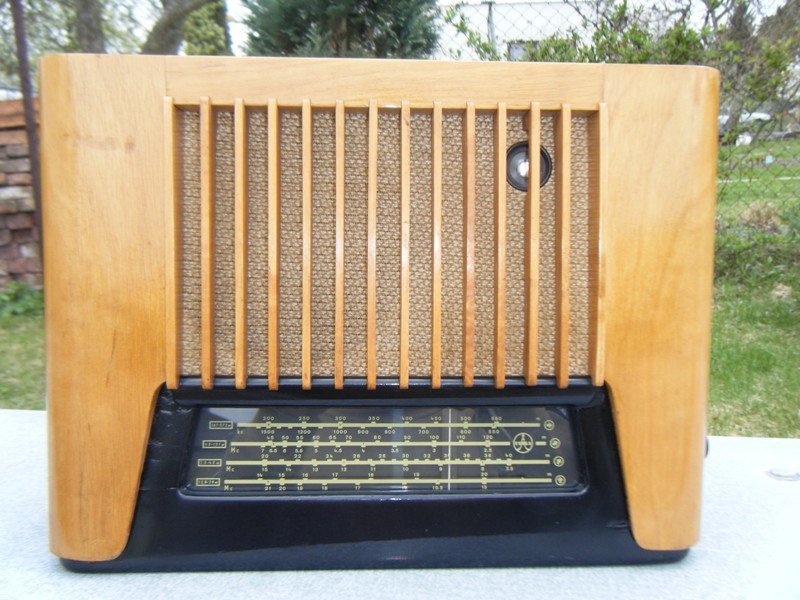

Dřevěná lišta která je u magického oka se často vylamovala aby na něj bylo vidět,u mého kusu ok
Dřevěná lišta která je u magického oka se často vylamovala aby na něj bylo vidět,u mého kusu ok

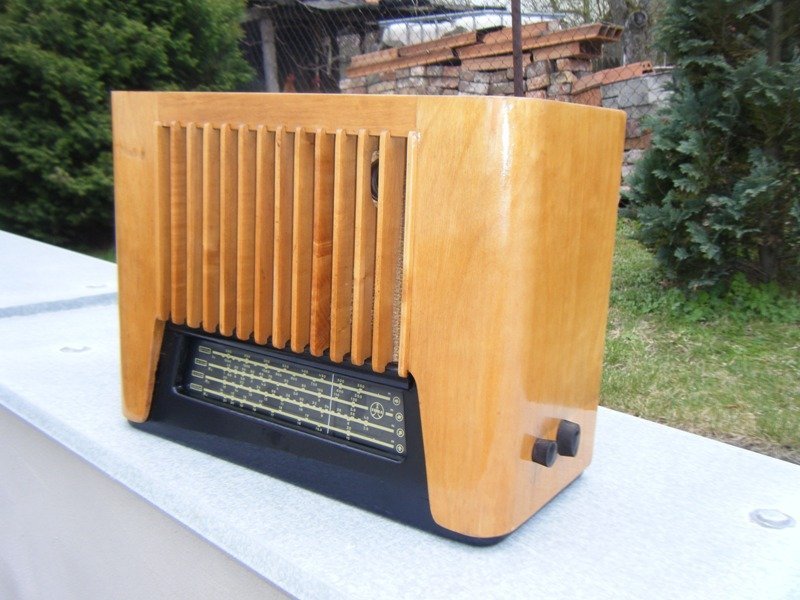

Snímek 156.jpg

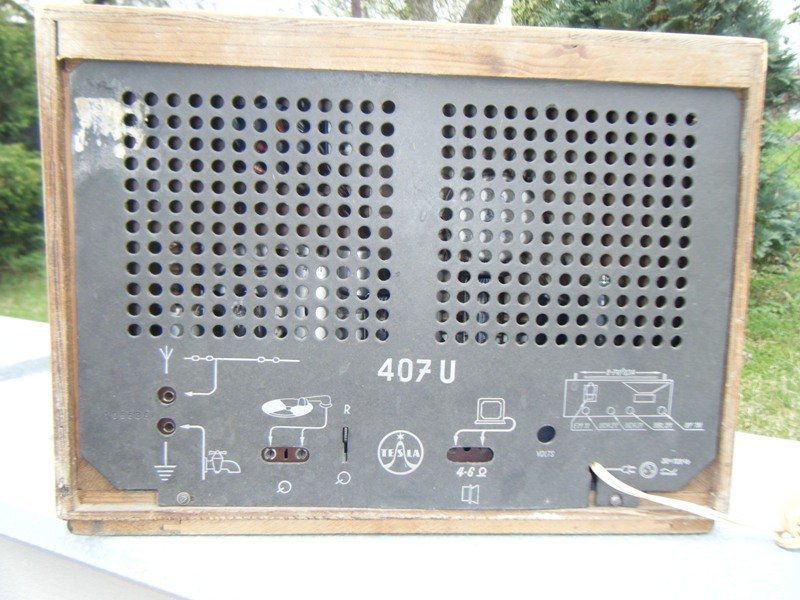

Snímek 157.jpg

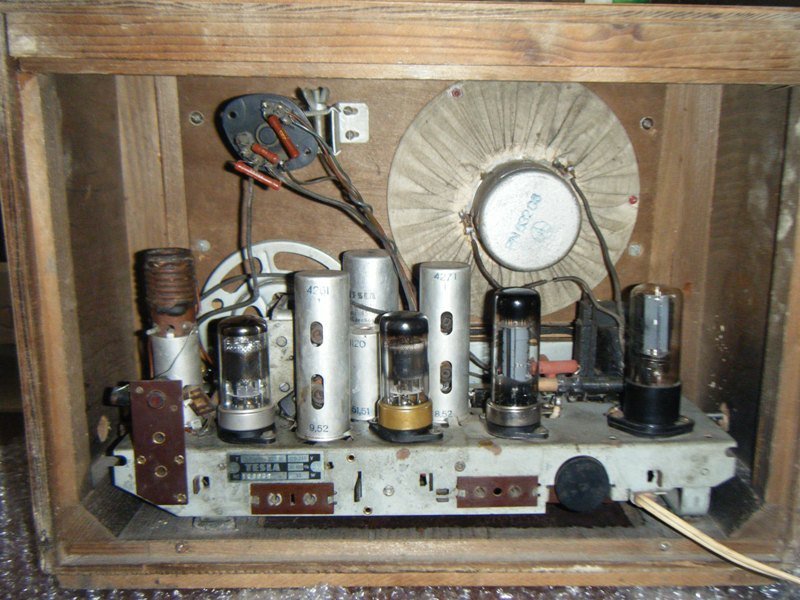

Snímek 154.jpg

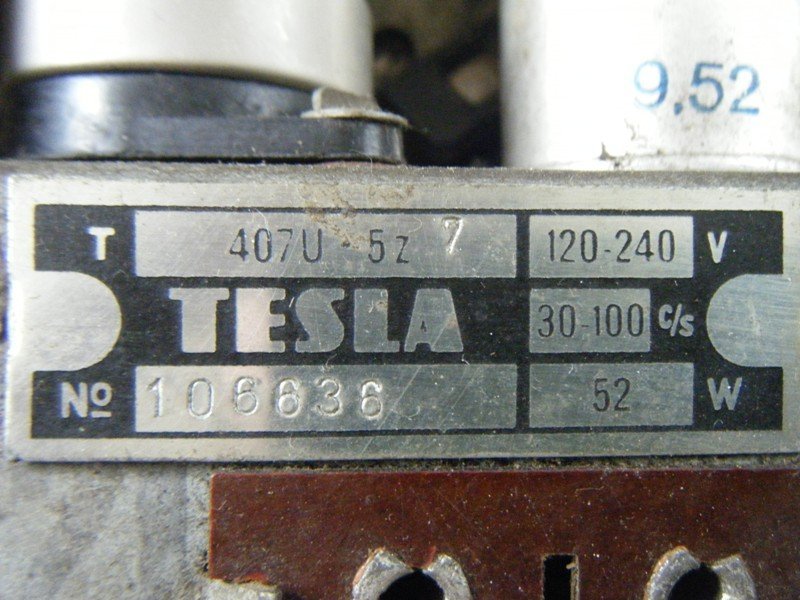

Snímek 158.jpg

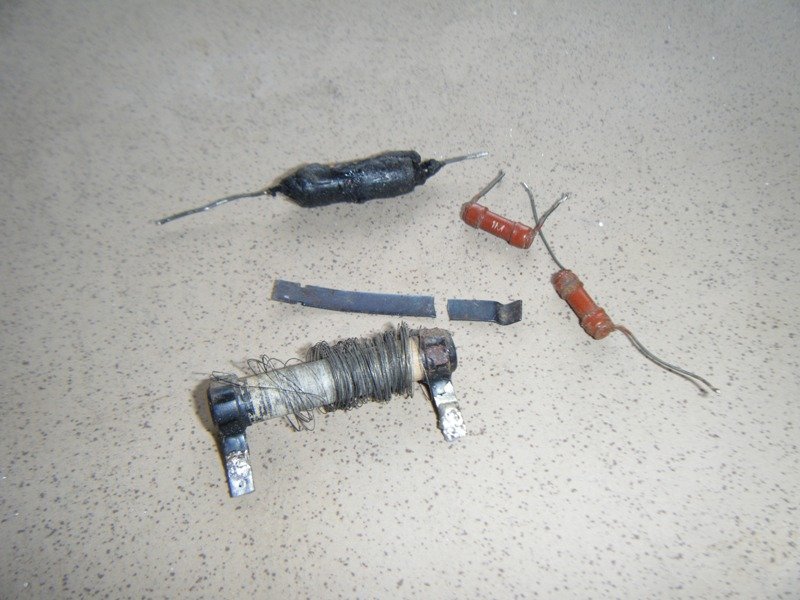

vadné součástky,prasklá pružina je z přepínače vlnových rozsahů
vadné součástky,prasklá pružina je z přepínače vlnových rozsahů

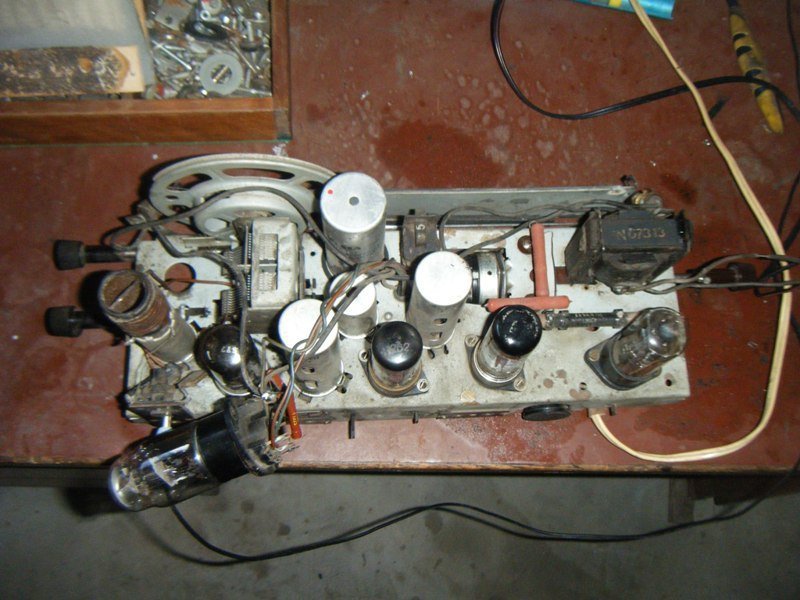

Vyměněny 2 vadné odpory(červené),často bývají přerušené,také byl vadný odpor 1M na patici magického oka (EM11)
Vyměněny 2 vadné odpory(červené),často bývají přerušené,také byl vadný odpor 1M na patici magického oka (EM11)

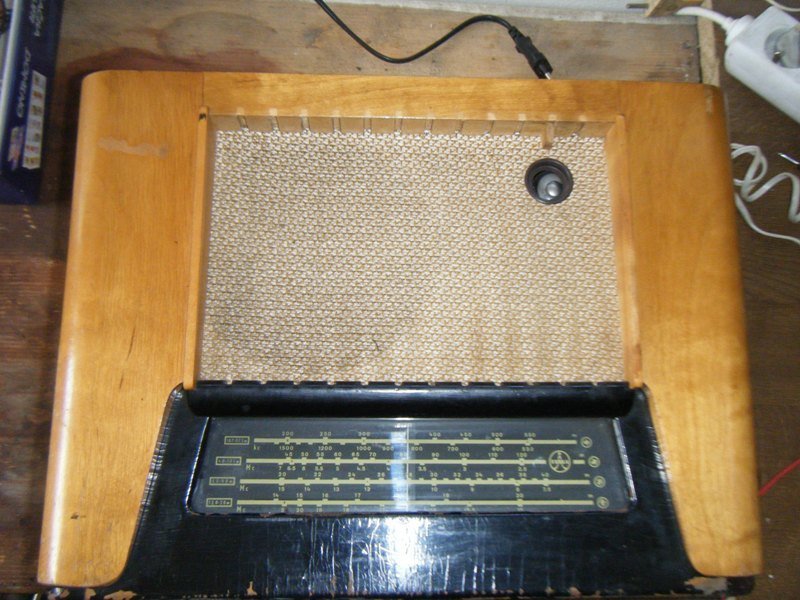

původní stav,dřevěné špricle jsem měl
původní stav,dřevěné špricle jsem měl

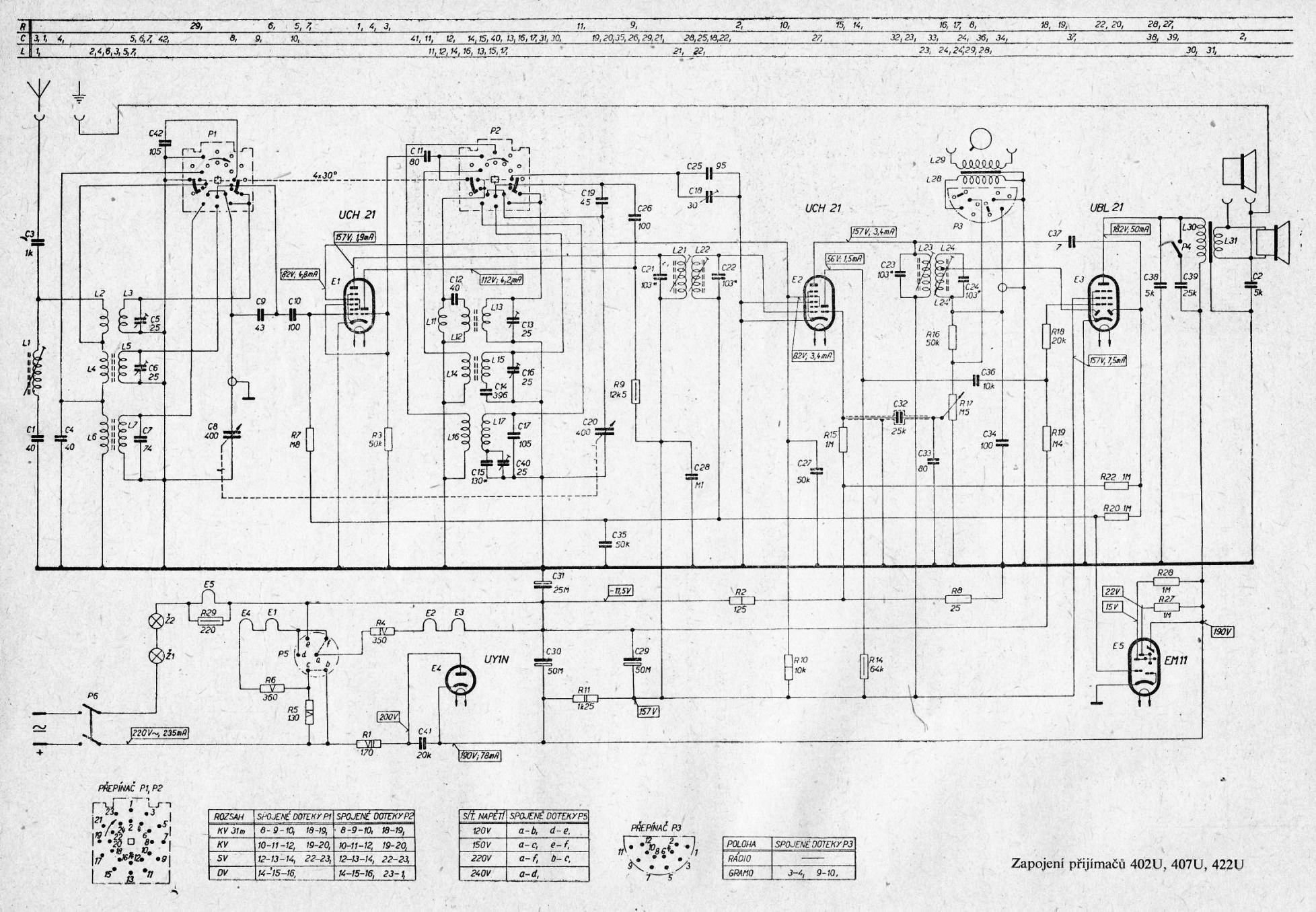

schéma
schéma
Schéma 407U  717.39kB
