Sbírka starých elektronkových radiopřijímačů

Rok výroby: 1956



Výrobce: Tesla n. p. Praha - Hloubětín



Elektronky: UCH21, UCH21, UBL 21, EM11, UY1N



Popis: Šestiokruhový superhet napájený ze střídavé i stejnosměrné sítě.



Vlnové rozsahy:  KV1: 31 m pásmo

                            KV2: 16 - 51 m

                            SV: 187 - 571 m

                            DV: 1000 - 2000 m



Bakelitová skříňka 358 x 270 x 165 mm s šesticí ozdobných řeber přes brokát a zlatým lemováním, mosazný nápis TESLA i rámeček magického oka, skleněná stupnice v metrech se jmény vysílačů.



Dynamický reproduktor průměru 160 mm, galvanicky oddělený vstup pro gramofon a výstup pro další reproduktor, magické oko, dvoustupňová tónová clona. Výstupní výkon max. 2 W, napájení ze sítě 120, 150, 220 a 240 V, příkon max. 52 W.



Rádio je funkční
Výměna skoro všech svitkových kondenzátorů,vadné odpory  na patici magického oka,znečištěný přepínač vlnových rozsahů

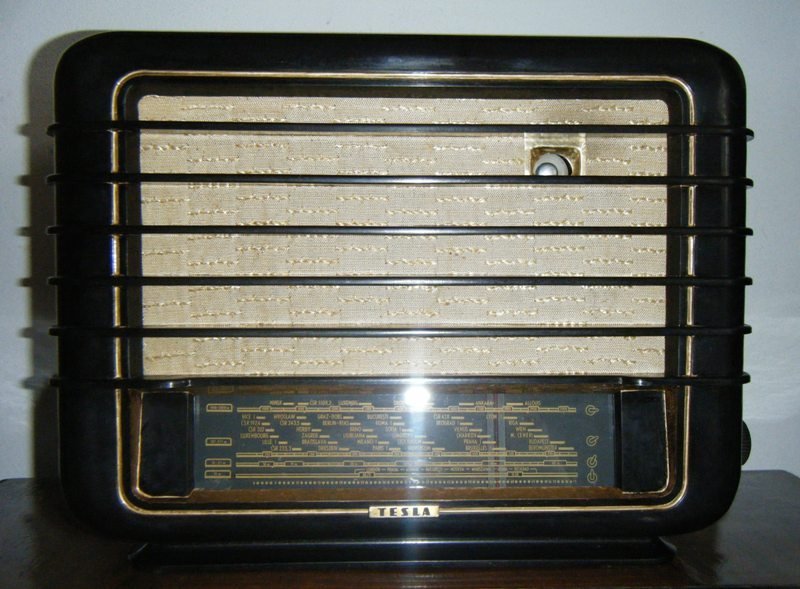

Snímek 065.jpg

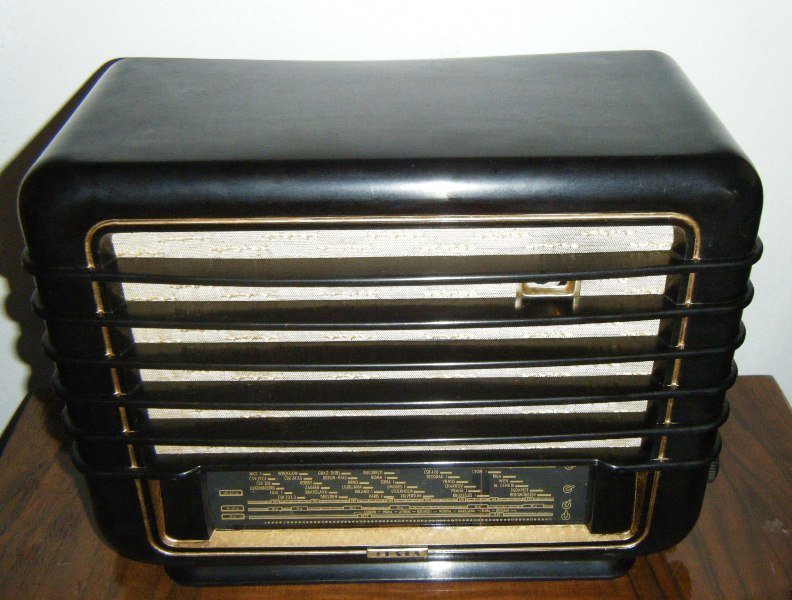

Snímek 066.jpg

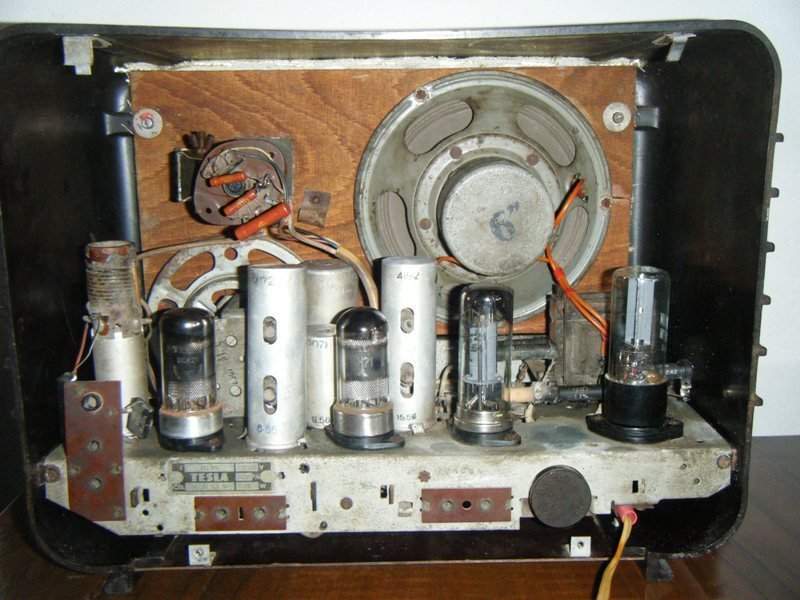

Snímek 067.jpg

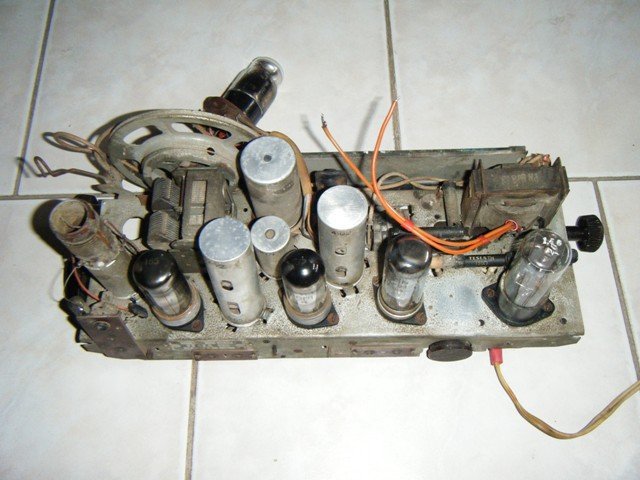

Snímek 062.jpg

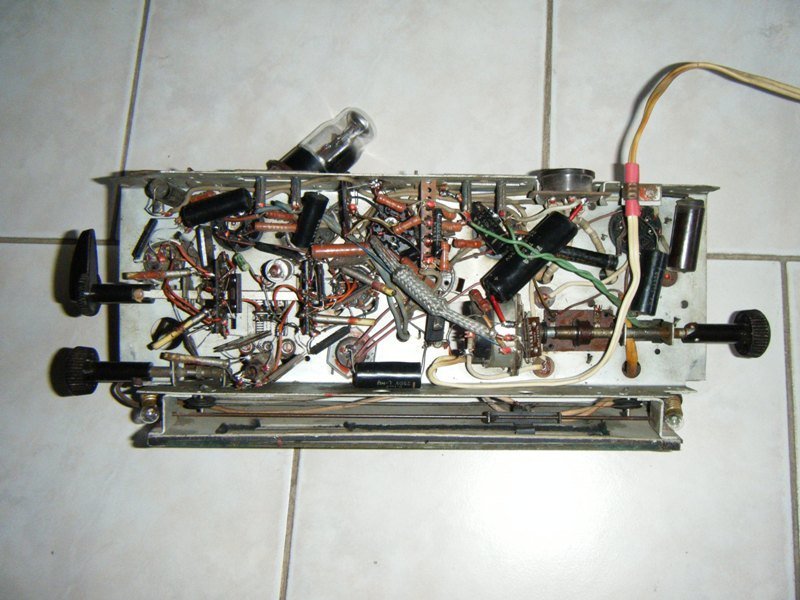

Snímek 063.jpg

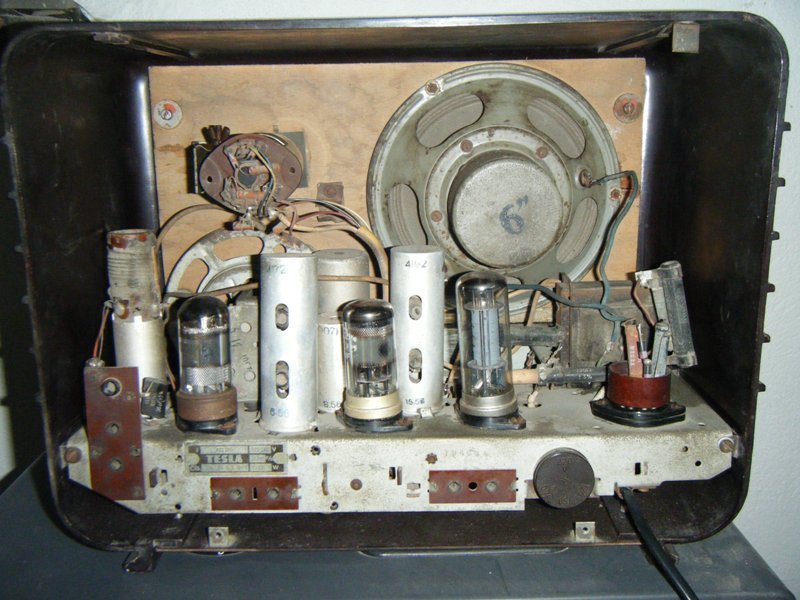

původní stav

původní stav

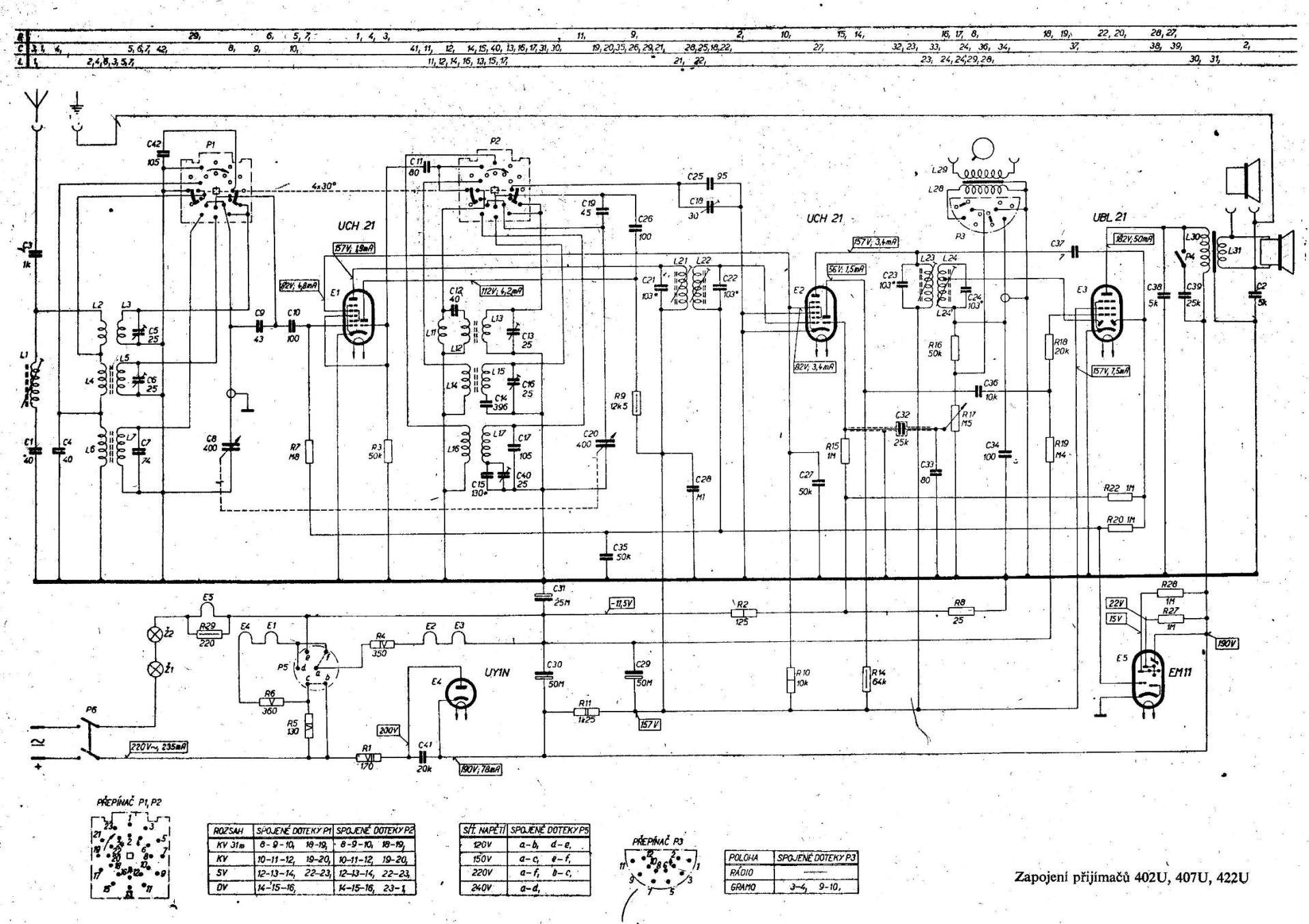

schéma
schéma
Schéma 422U  717.39kB
