Sbírka starých elektronkových radiopřijímačů
Rok výroby: 1959 - 1963

Výrobce: Tesla Přelouč n. p.

Elektronky: ECC85, ECH81, EBF89, EBF89, EAA91, ECC83, EL84, EM80, EZ81

Popis: Šestiokruhový superhet pro AM, desetiokruhový pro FM, s vestavěným čtyřrychlostním poloautomatickým gramofonem
,napájený ze střídavé sítě 120 nebo 220V.
Vestavěná,otočná,feritová anténa.



Vlnové rozsahy: VKV: 73,5 - 65,5 MHz
                              KV1: 18,0 - 11,0 MHz
                              KV2: 11,0 - 5,80 MHz
                              SV1: 1610 - 915 kHz
                              SV2: 915 - 530 kHz
                               DV: 280 - 150 kHz

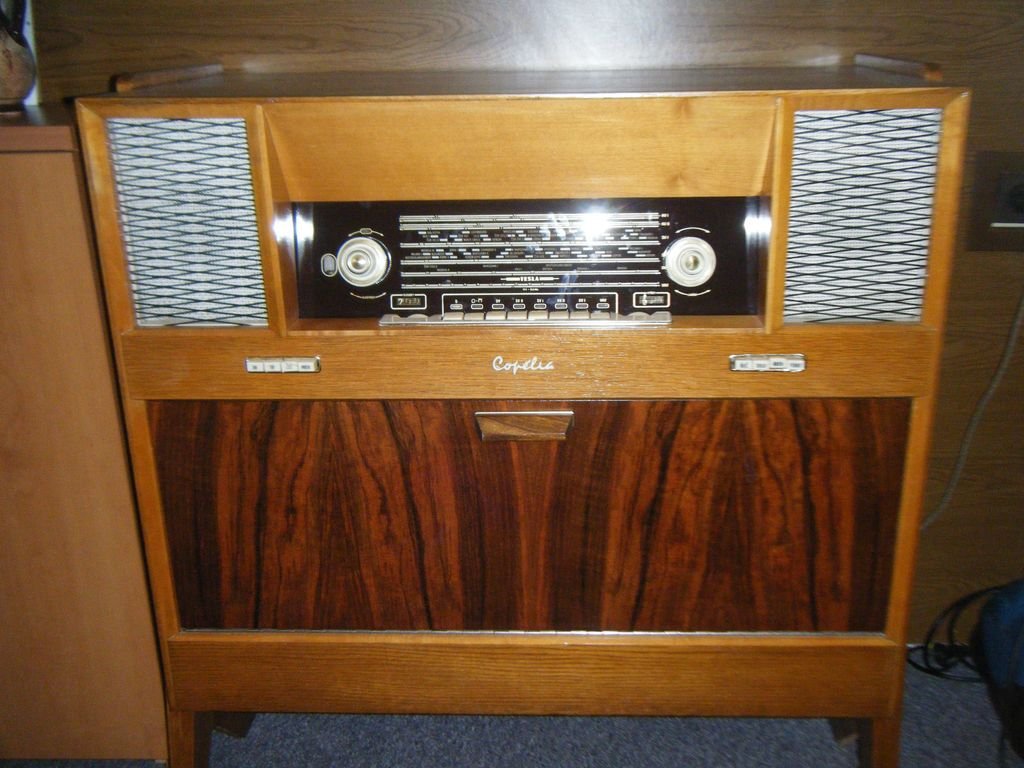

Dřevěná skříň: 950 X 750 X 400 mm -vyráběla se i v tmavém provedení. Skleněná stupnice je cejchovaná v kHz a MHz , obsahuje nejen jména vysílačů, ale též ukazatele nastavení tónových korekcí a indikátor vyladění (EM80).

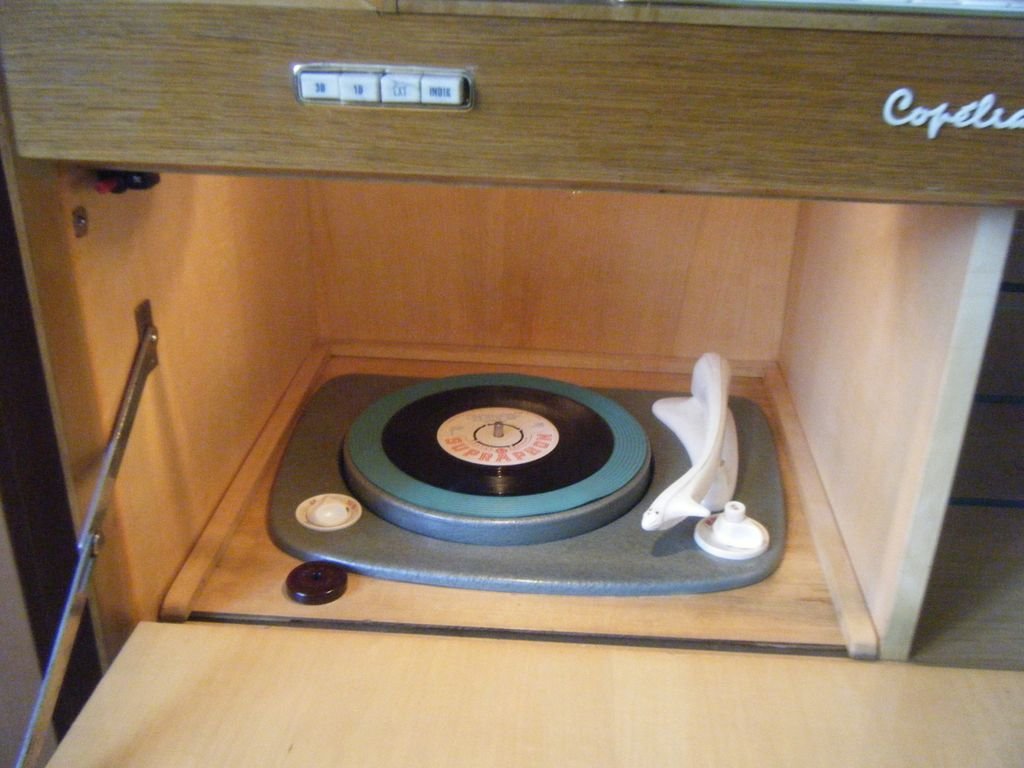

Uložný prostor pro desky a prostor pro gramofon  je osvětlený,aktivuje se otevřením dvířek (2x 6V/3W sufitky).

Reproduktory : 1 dynamický průměr... 273mm
                           2 dynamické .............   100mm
                           2 dynamické..............    160x200mm

Přepínání reproduktorů: 3D-hrají všechny
                                            1D-hlavní +přední výškové
                                            Ext-reproduktory odpojeny

Tlačítko INDIK-odpojení magického oka
Tonové korekce:ŘEČ,SOLO,ORCHESTR


Oprava: Výměna všech svitkovích kondenzátorů (hovnáků),zhotovení a nasazení náhonů ladění a ukazatele ladění(ocelové lanko)+výroba ukazatele,připájení všech vodičů reproduktorů (všechny byly odstřiženy),doplnění ovládacího knoflíku(ten často u těchto radiopřijimačů chybí.Nové magioko.

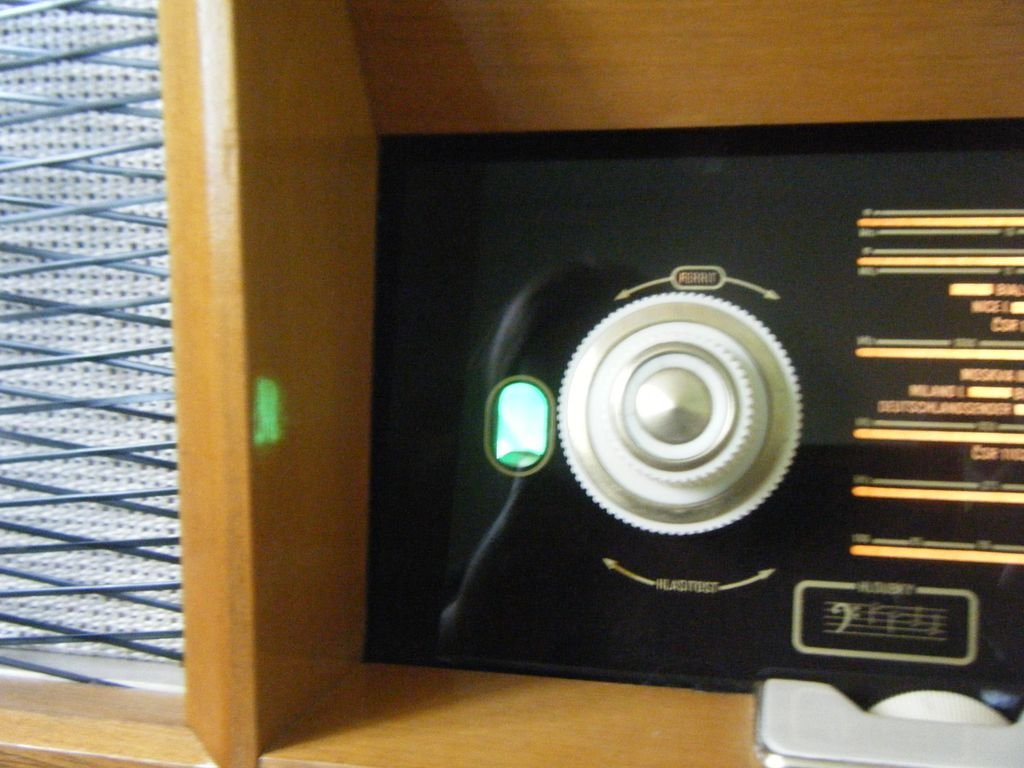

EM80

EM80

Štítek

Štítek

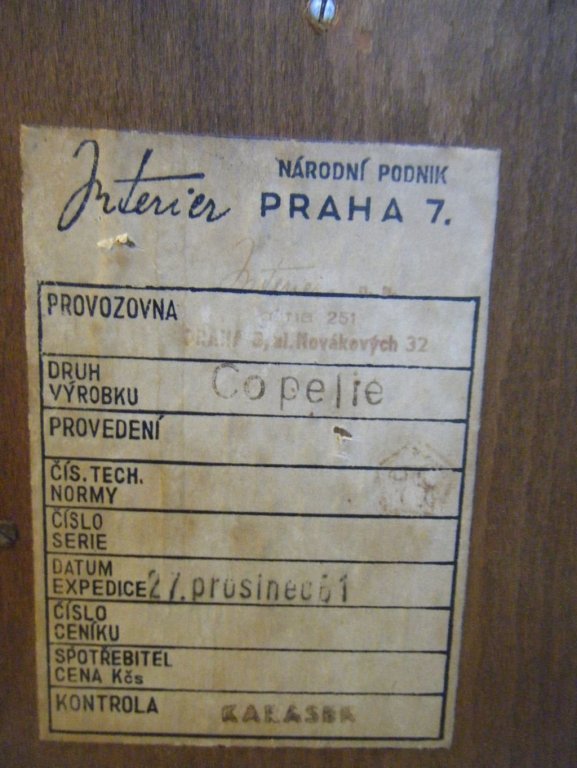

Štítek na skříni

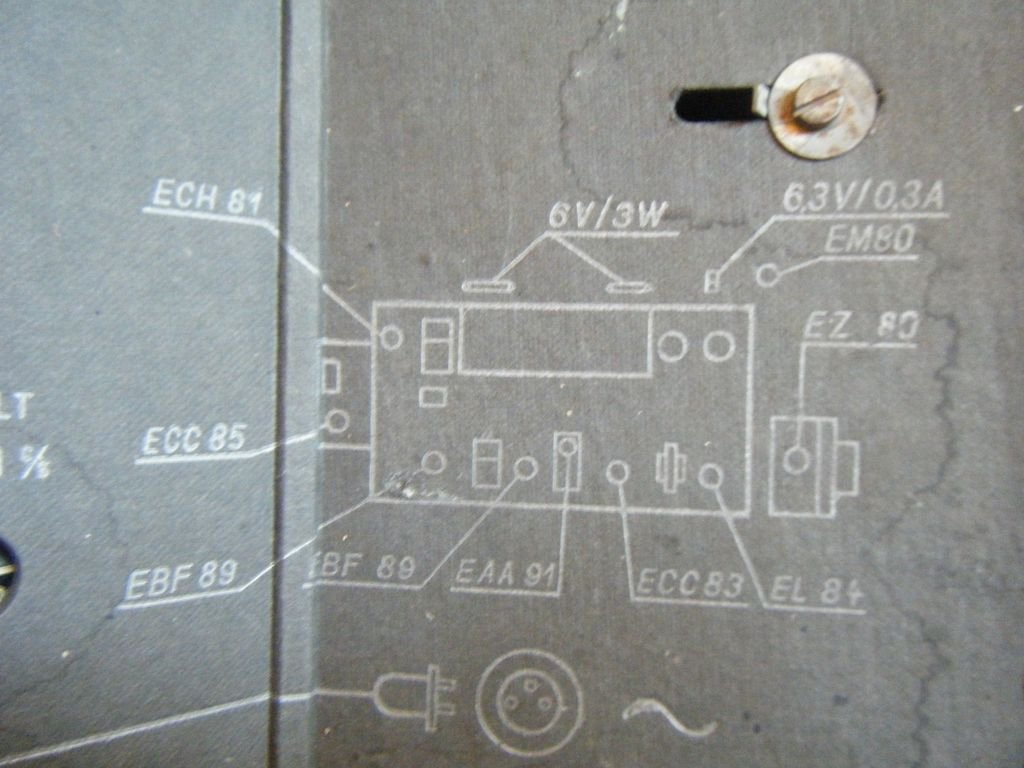

Rozmístnění elektronek.JPG

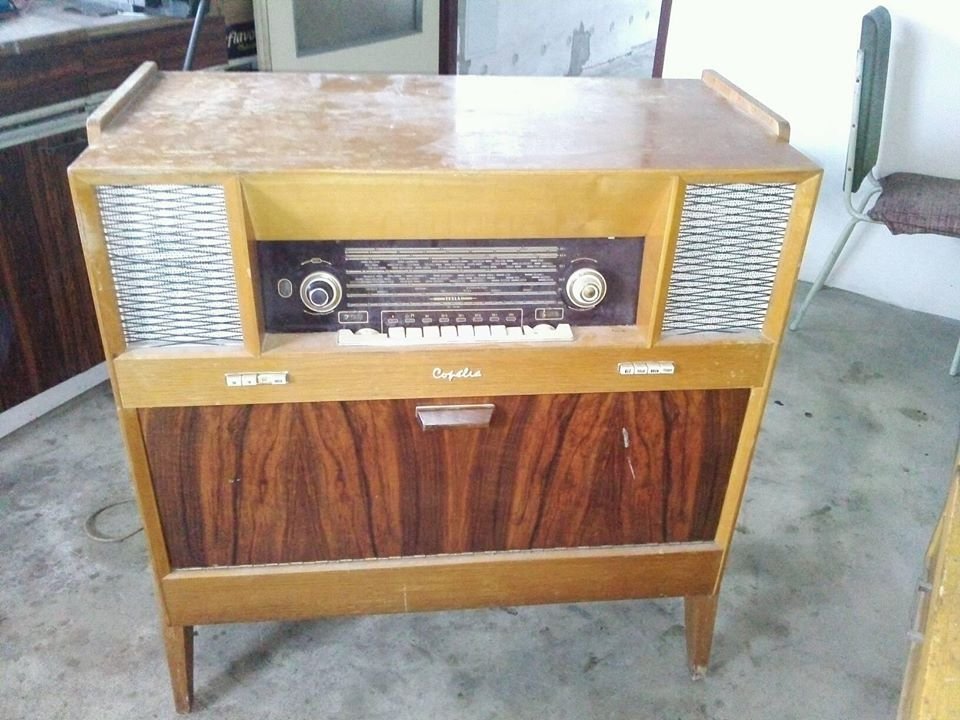

Nálezový stav

Nálezový stav

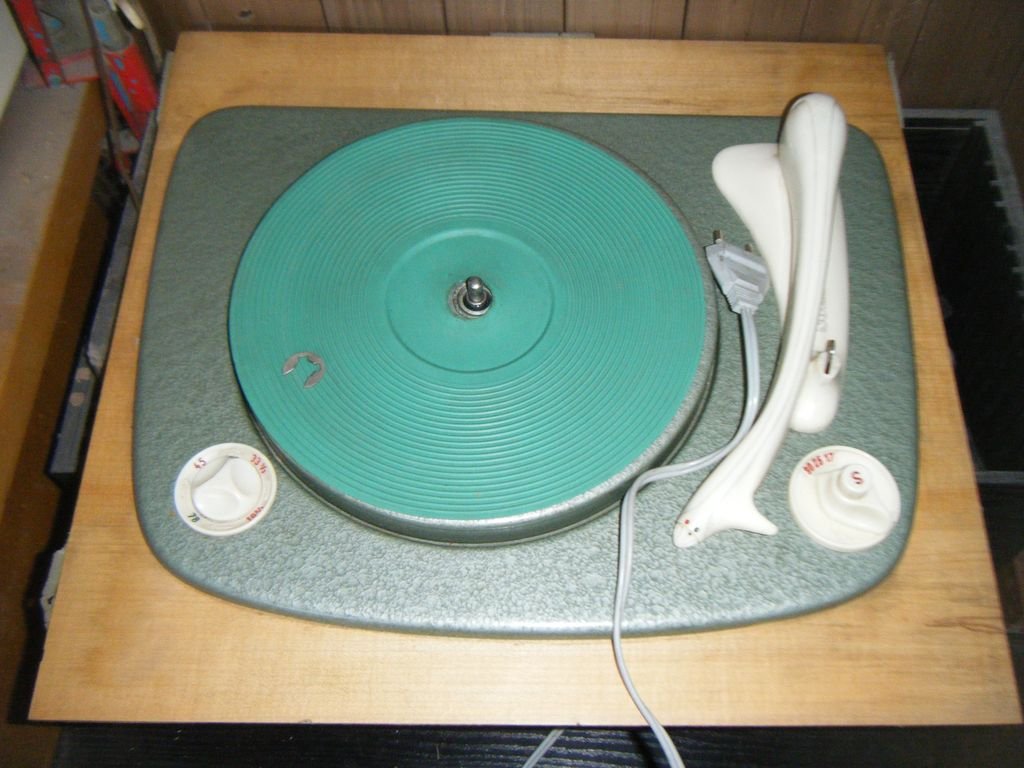

Gramošasi MD51

Gramošasi MD51

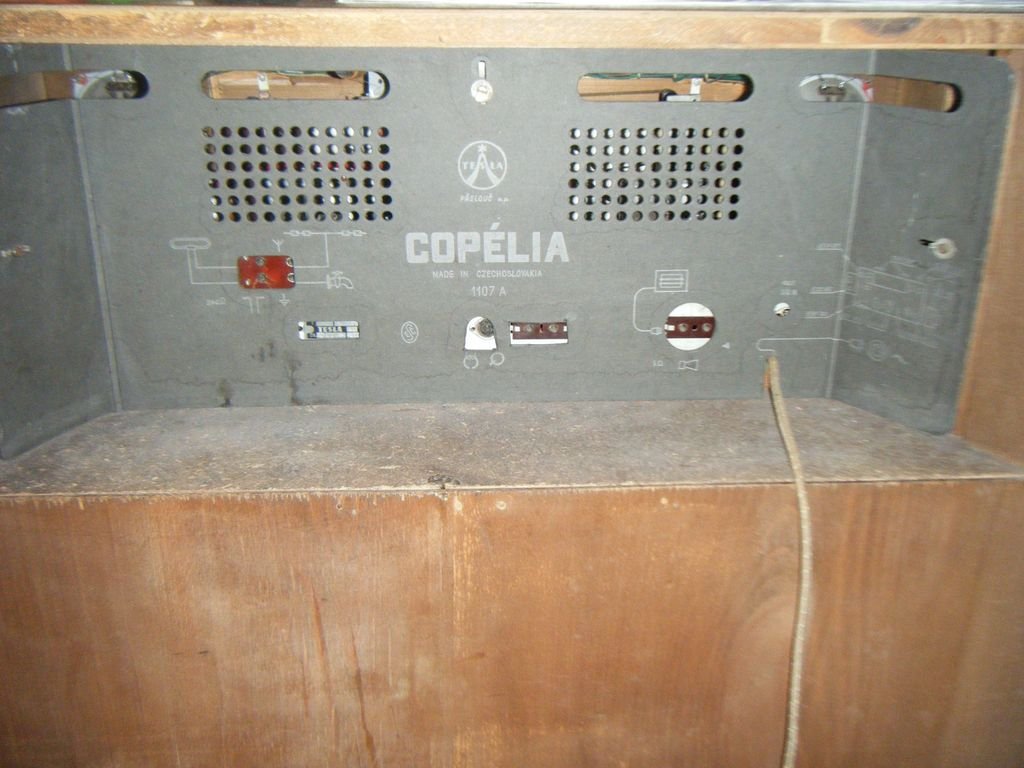

Zadni stěna

Zadni stěna

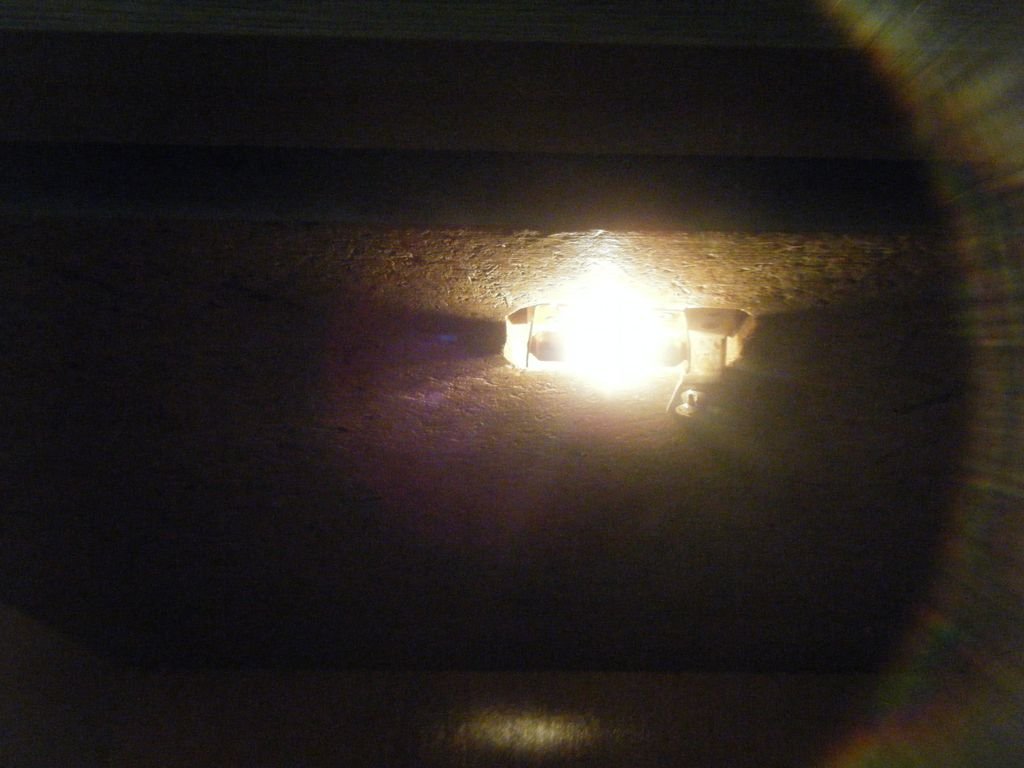

Osvětlení

Osvětlení
