Rok výroby: 1962 - 1963



Výrobce: Tesla Bratislava n. p.



Polovodiče: 3 x OC170, 105NU70, 106NU70, 2 x 1NN41, 2 x 101NU71



Popis: Sedmiokruhový tranzistorový superhet napájený z vestavěné baterie.



Vlnové rozsahy: KV: 16,6 - 50,5 m

                            SV: 187 - 572 m

                            DV: 810 - 2000 m



Bakelitová skříňka 324 x 172 x 164 mm (dodávala se ve více barvách), plastová přední mřížka s odlitým nápisem „LUNIK“, skleněná stupnice v metrech se jmény vysílačů.



Ovální reproduktor rozměrů 280 x 80 mm, feritová anténa pro SV a DV, dvoustupňová tónová clona. Výstupní výkon 300 mW, napájení z 9 V baterie složené ze šesti monočlánků 1,5 V, spotřeba asi 0,7 W. První čs. stolní tranzistorový přijímač. Přijímač byl prodáván za cenu 900,- Kčs

Rádio je funkční

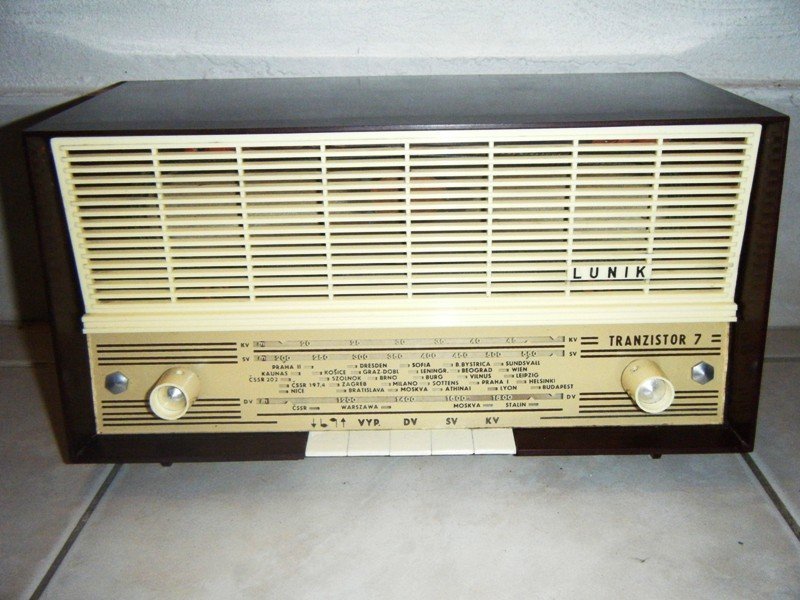

Snímek 037.jpg

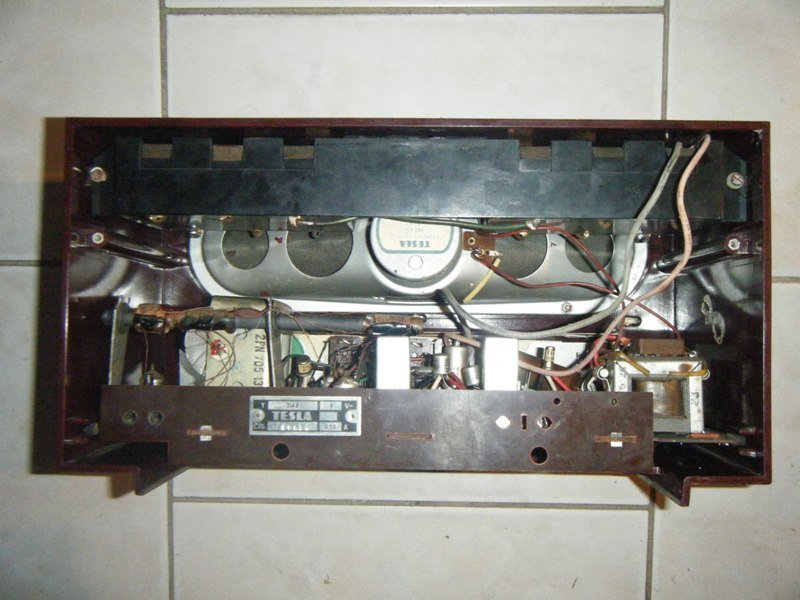

Snímek 034.jpg

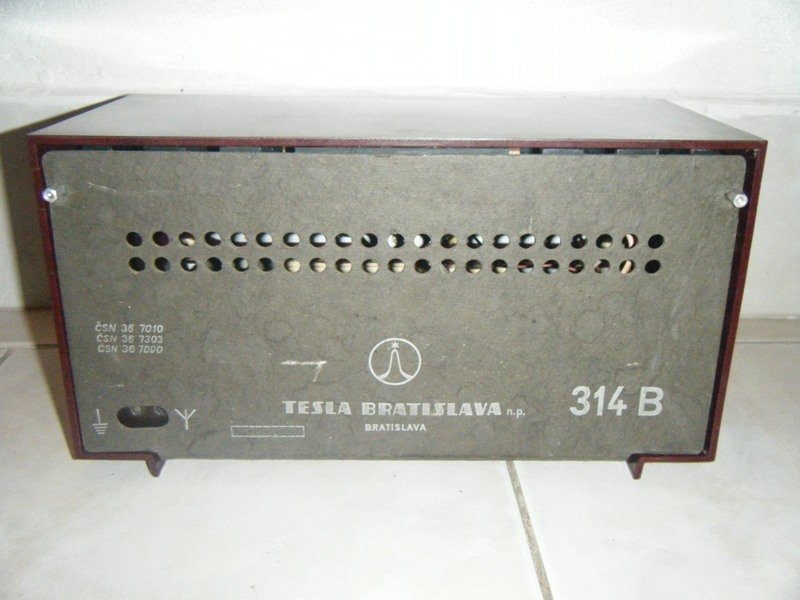

Snímek 039.jpg
oprava kláves,slepení a podlepení
oprava kláves,slepení a podlepení
Rádio na zkoušku předěláno na 1x 9V
Rádio na zkoušku předěláno na 1x 9V

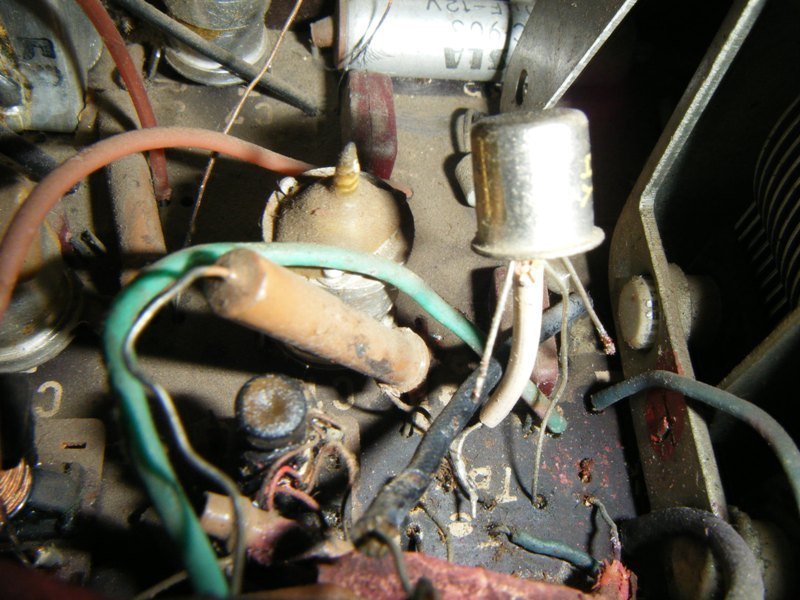

U tranzistoru uhnilé 2 nožičky
U tranzistoru uhnilé 2 nožičky

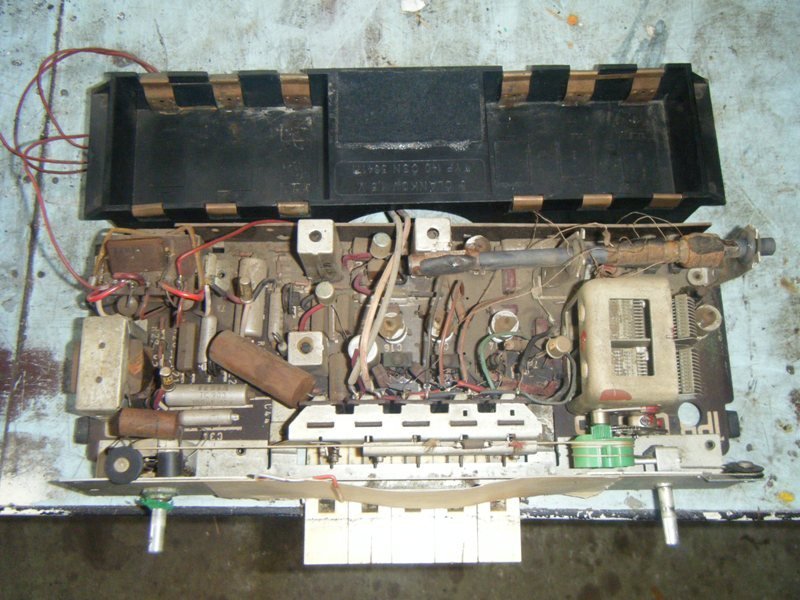

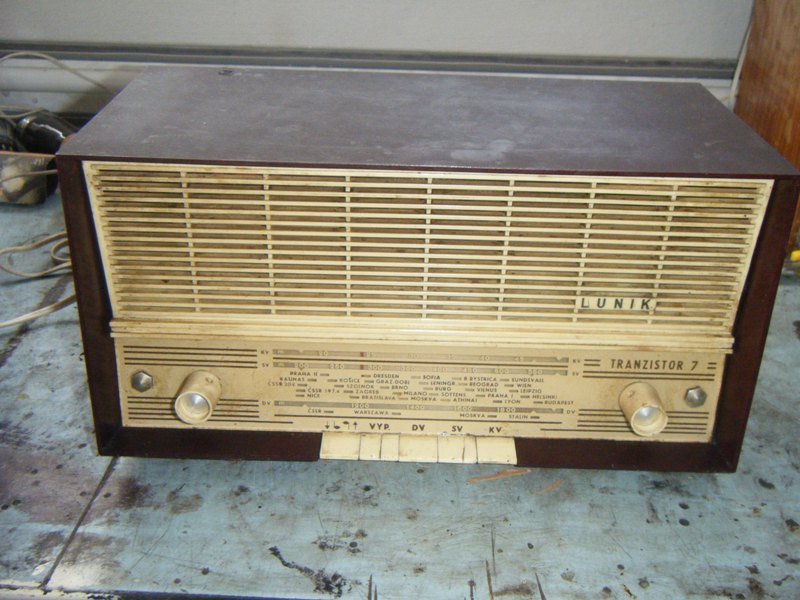

Původní stav
Původní stav
Původní stav
Původní stav

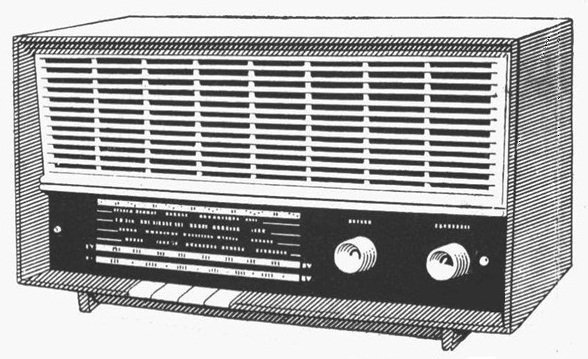

Prototyp přijímače 314B z roku 1960 se vyznačoval jiným rozmístněním ovládacích prvků
Prototyp přijímače 314B z roku 1960 se vyznačoval jiným rozmístněním ovládacích prvků

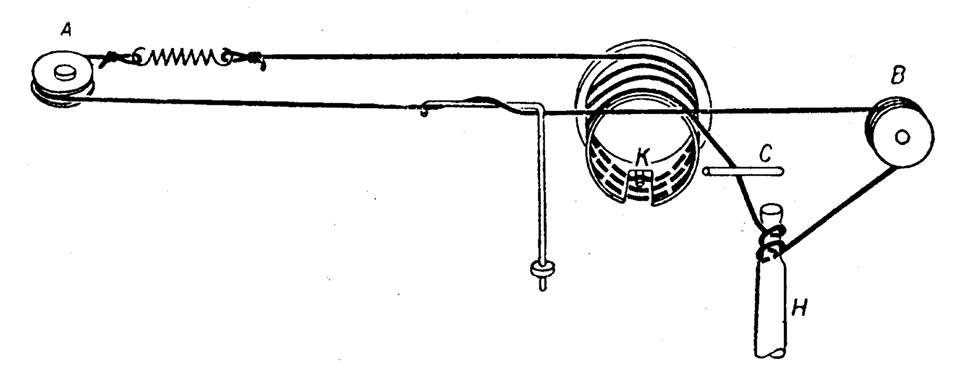

Náhon ladění
Náhon ladění
Schéma Luník  612.6kB
